Husvegg tak og solcellepaneler

Lest inn av KI og ikke kontrollert manuelt enda — kan inneholde feil.

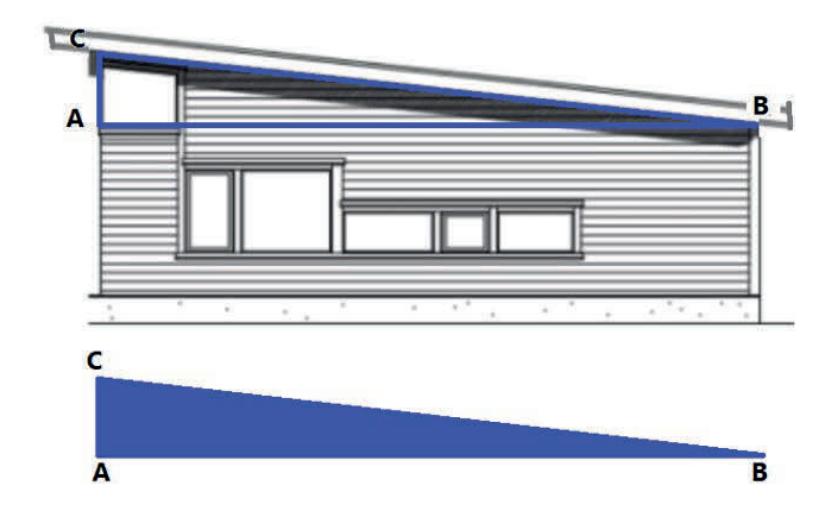

Tegningen viser en husvegg.

Lengden AB er $7{,}0 \mathrm{~m}$ . Høyden AC er $1{,}0 \mathrm{~m}$ .

Byggmester Ole stiller seg selv noen spørsmål om huset:

Ta utgangspunkt i spørsmålene til Ole. Gjør beregninger og vurderinger som gir mest mulig informasjon om det han lurer på.

Fasit

Taklengde med utstikk: $\approx 8{,}07 \, \mathrm{m}$ . Takvinkel $B \approx 8{,}1\degree$ . Maks 21 hele solcellepaneler.

LøsningsforslagKI-generert

Spørsmål 1 – taklengde

Fra figuren ser vi at trekanten ABC har:

$AB = 7{,}0 \, \mathrm{m}$ (horisontal)
$AC = 1{,}0 \, \mathrm{m}$ (vertikal)
Vinkel ved A er $90\degree$

Vi bruker Pytagoras’ setning for å finne taklengden CB:

CB = \sqrt{AB^2 + AC^2} = \sqrt{7{,}0^2 + 1{,}0^2} = \sqrt{49 + 1} = \sqrt{50} \approx 7{,}07 \, \mathrm{m}

Med $0{,}5 \, \mathrm{m}$ utstikk på begge sider:

7{,}07 + 0{,}5 + 0{,}5 = \underline{\underline{8{,}07 \, \mathrm{m}}}

Taket blir omtrent $\underline{\underline{8{,}07 \, \mathrm{m}}}$ langt med utstikk.

Spørsmål 2 – takvinkelen B

I den rettvinklede trekanten ABC er:

Motstående katet (mot vinkel B): $AC = 1{,}0 \, \mathrm{m}$
Hosliggende katet (ved vinkel B): $AB = 7{,}0 \, \mathrm{m}$

\tan B = \frac{AC}{AB} = \frac{1{,}0}{7{,}0} \approx 0{,}143

B = \arctan(0{,}143) \approx \underline{\underline{8{,}1\degree}}

Takvinkelen $B$ er omtrent $\underline{\underline{8{,}1\degree}}$ . Det er en svært slak takvinkel, typisk for pulttak.

Spørsmål 3 – solcellepaneler

Taket er rektangelformet med bredde $6 \, \mathrm{m}$ og areal $48 \, \mathrm{m^2}$ . Lengden av taket er:

\frac{48}{6} = 8 \, \mathrm{m}

Hvert solcellepanel er $183 \, \mathrm{cm} \times 114 \, \mathrm{cm} = 1{,}83 \, \mathrm{m} \times 1{,}14 \, \mathrm{m}$ .

Vi prøver to orienteringer:

Orientering 1 – paneler med $1{,}83 \, \mathrm{m}$ langs lengden:

\text{Langs 8 m:} \quad \frac{8}{1{,}83} = 4{,}37 \implies 4 \text{ paneler}

\text{Langs 6 m:} \quad \frac{6}{1{,}14} = 5{,}26 \implies 5 \text{ paneler}

4 \cdot 5 = 20 \text{ paneler}

Orientering 2 – paneler med $1{,}14 \, \mathrm{m}$ langs lengden:

\text{Langs 8 m:} \quad \frac{8}{1{,}14} = 7{,}02 \implies 7 \text{ paneler}

\text{Langs 6 m:} \quad \frac{6}{1{,}83} = 3{,}28 \implies 3 \text{ paneler}

7 \cdot 3 = 21 \text{ paneler}

Orientering 2 gir flest paneler.

Ole kan maksimalt få plass til $\underline{\underline{21}}$ hele solcellepaneler på taket.

Sensorveiledning

Oppgaven gir til sammen 6 poeng

Poeng settes ut fra en helhetsvurdering av kompetansen kandidaten viser:

0 poeng for ubesvart eller ingen kompetanse vist
1 poeng for svært lav kompetanse
2 poeng for lav kompetanse
3 poeng for nokså god kompetanse
4 poeng for god kompetanse
5 poeng for meget god kompetanse
6 poeng for fremragende kompetanse

Veiledende anbefalinger for poeng før sensor gjør en helhetsvurdering:

2 poeng for grønn boks (1 poeng dersom kandidaten har glemt å legge til utstikkene)
2 poeng for gul boks (1 poeng dersom riktig formel er satt opp med riktige katetverdier)
2 poeng for blå boks (0 poeng dersom kandidaten deler arealet av taket på arealet av solcellen, 1 poeng hvis kandidaten «legger» solcellene kun på en måte. For 2 poeng kreves rett utregning og vurdering av maksimalt antall solceller.)

Veiledende eksempler på poeng totalt for oppgaven:
0 poeng for ubesvart eller ingen kompetanse vist
1 poeng: Kandidaten finner taklengden men glemmer å legge til 0,5 m i hver ende.
2 poeng: Kandidaten finner taklengden
3 poeng: Kandidaten finner ut at hen må bruke trigonometri og setter opp tangensuttrykket med riktige verdier for mot- og hosliggende katet, men klarer ikke å regne ut vinkelen
4 poeng: Kandidaten klarer å regne ut spørsmålene i grønn og gul eller grønn og blå boks.
5 poeng: Kandidaten besvarer den blå og gule boksen eller svarer riktig på alt, men uten å vise fremgangsmåte i tilstrekkelig grad.
6 poeng: Kandidaten svarer riktig på alle spørsmål (inkludert helhetsvurdering) og kommuniserer godt.

Oppgavedata

Vanskegrad: 2
Poeng: 6
Temaer: Trigonometri, Areal, Geometri
Kompetansemål: Utforske og bruke eigenskapane ved geometriske figurar, målestokk og trigonometri til å berekne lengder, vinklar og areal i problemløysing innanfor bygg- og anleggsfag
Innhente data frå praksisfeltet, gjere overslag og berekningar og lage formålstenlege framstillingar av resultata og presentere desse
